Profily z konstrukční oceli jsou normalizované tvary průřezu vyrobené z jakostí konstrukční oceli. Jsou navrženy pro přenášení ohybových, smykových, axiálních a torzních zatížení v rámech budov, mostech, věžích a základech těžkých zařízení. Ve srovnání s montovanými sekcemi nabízejí profily z konstrukční oceli válcované za tepla konzistentní mechanické vlastnosti, předvídatelné rozměrové tolerance a rychlejší montáž.
YS STEELudržuje velké zásoby konstrukčních ocelových profilů v různých velikostech, délkách a jakostech oceli. Každý profil je dodáván s osvědčením o zkoušce frézy a volitelnou kontrolou třetí strany. Tato dokumentace pomáhá inženýrům ověřit mez kluzu, pevnost v tahu, prodloužení a rázové vlastnosti před výrobou.
Rodina konstrukční oceli zahrnuje několik standardizovaných tvarů. Každý profil má specifické chování při zatížení a způsob připojení. Níže jsou uvedeny nejběžnější typy dodávané společností YS STEEL.
Ocelové profily se vyrábí v široké škále velikostí. Níže uvedená tabulka ukazuje typické rozsahy výšky, šířky a hmotnosti pro profily dodávané společností YS STEEL. K dispozici jsou zakázkové délky od 6 m do 18 m a lze zajistit služby zkrácení na délku.
| Typ profilu | Standardní označení | Typický rozsah velikostí | Hmotnostní rozsah | Běžné aplikace |
|---|---|---|---|---|

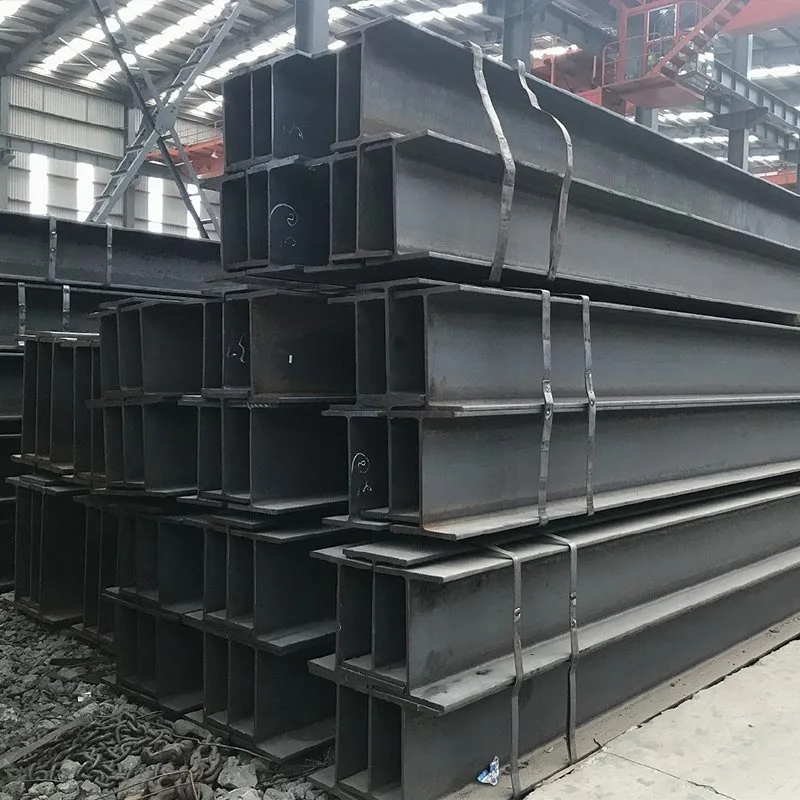

| H-Beam | HEA, HEB, HEM, HW, HM, HN | 100 mm x 100 mm až 1000 mm x 400 mm | 16,7 kg/m až 416 kg/m | Výškové sloupy, mostní nosníky, těžké rámy |

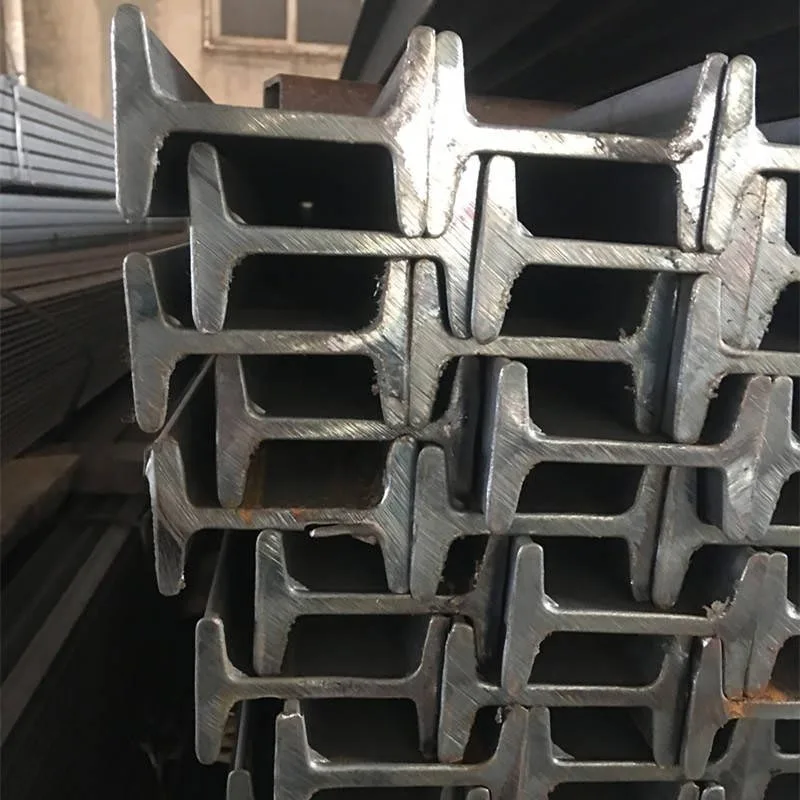

| I-Beam | IPE, IPN | Výška 80 mm až 750 mm | 6,0 kg/m až 224 kg/m | Podlahové nosníky, jednokolejky, jeřábové dráhy |

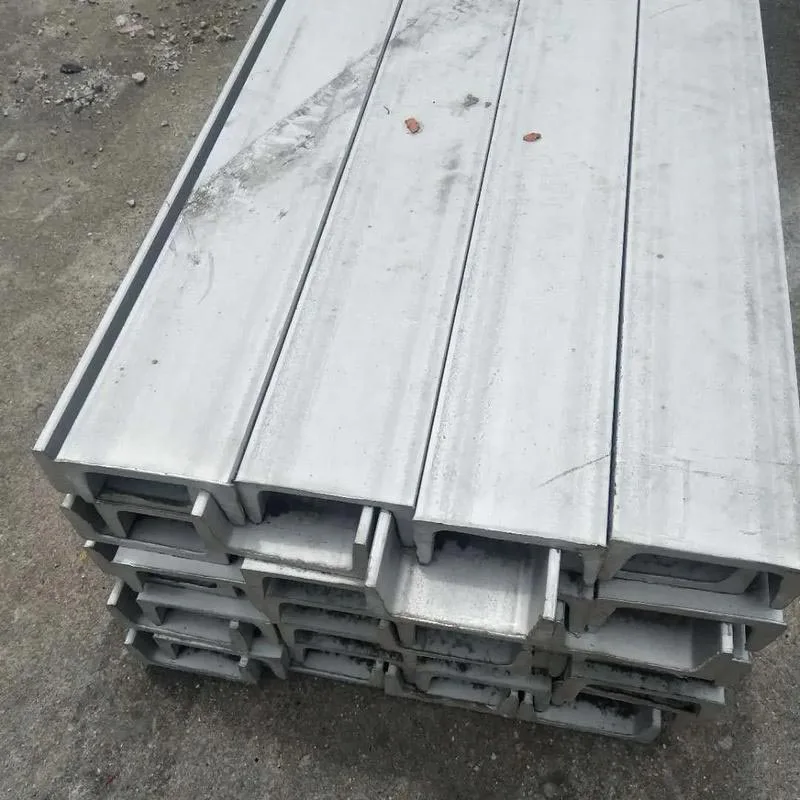

| Kanál | UPN, UPE, C | Výška 50 mm až 400 mm | 5,6 kg/m až 104 kg/m | Ztužení, boční zábradlí, vaznice, montované profily |
| Stejný úhel | L | 20 mm x 20 mm x 3 mm až 250 mm x 250 mm x 35 mm | 0,88 kg/m až 128 kg/m | Vazníky, přípojky, překlady, podpěry |
| Nestejný úhel | L | 30 mm x 20 mm x 3 mm až 200 mm x 150 mm x 18 mm | 1,12 kg/m až 46,1 kg/m | Konzoly, rámy, výztuhy |
| Čtvercový dutý řez | SHS | 20 mm x 20 mm x 2 mm až 400 mm x 400 mm x 20 mm | 1,05 kg/m až 238 kg/m | Sloupy, architektonické rámy, základny strojů |
| Obdélníkový dutý řez | RHS | 50 mm x 25 mm x 2,5 mm až 500 mm x 300 mm x 20 mm | 2,72 kg/m až 239 kg/m | Portálové rámy, vazníky, konstrukční nosníky |
| Kruhový dutý řez | CHS | 21,3 mm OD x 2,0 mm do 610 mm OD x 20 mm | 0,95 kg/m až 291 kg/m | Piloty, sloupy, zábradlí, prostorové rámy |
YS STEEL dodává profily z konstrukční oceli z uhlíkové oceli, vysokopevnostní nízkolegované oceli a oceli odolné proti povětrnostním vlivům. Volba třídy závisí na zatížení, teplotě, korozním prostředí a požadavcích na svařitelnost. Níže uvedená tabulka shrnuje běžné třídy a jejich mechanické vlastnosti.
| Třída oceli | Norma | Min. Mez kluzu (MPa) | Pevnost v tahu (MPa) | Prodloužení (%) | Dopadový test |
|---|---|---|---|---|---|
| A36 | ASTM | 250 | 400–550 | ≥20 | Volitelný |
| A572 Gr.50 | ASTM | 345 | 450–650 | ≥18 | Volitelný |
| A992 | ASTM | 345–450 | ≥450 | ≥18 | Volitelný |
| S235JR | EN 10025-2 | 235 | 360 – 510 | ≥24 | 20 °C / 27 J |
| S275JR | EN 10025-2 | 275 | 410 – 560 | ≥21 | 20 °C / 27 J |
| S355J2 | EN 10025-2 | 355 | 470–630 | ≥20 | -20 °C / 27 J |
| SS400 | JIS G3101 | 245 | 400–510 | ≥17 | Volitelný |
| SM490A | JIS G3106 | 325 | 490 – 610 | ≥17 | Volitelný |
| Q235B | 700 GB/T | 235 | 370–500 | ≥26 | 20 °C / 27 J |
| Q355B | GB/T 1591 | 355 | 470–630 | ≥20 | 20 °C / 34 J |
Různé trhy používají různé rozměrové a materiálové normy. Níže uvedená tabulka ukazuje běžné normy, které platí pro profily válcované za tepla.
| Region / Standardní tělo | Hlavní standardy | Typické stupně | Pokrytý sortiment |
|---|---|---|---|
| Spojené státy americké / ASTM | ASTM A6/A6M, A36/A36M, A572/A572M, A992/A992M | A36, A572 Gr.50, A992 | Široká pásnice, I-nosníky, žlaby, úhelníky, štětovnice |
| Evropa / CEN | EN 10025-2, EN 10034, EN 10210-2, EN 10219-2 | S235JR, S275JR, S355J2 | IPN, IPE, HEA/HEB/HEM, UPN/UPE, duté profily |
| Japonsko / JIS | JIS G3101, JIS G3106, JIS G3192 | SS400, SM490A | H-nosníky, I-nosníky, kanály, úhelníky, štětovnice |
| Čína / GB | GB/T 706, GB/T 11263, GB/T 1591 | Q235B, Q355B | Za tepla válcované H-nosníky, I-nosníky, kanály, úhelníky |
| Mezinárodní / ISO | Řada ISO 657 | Fe 360, Fe 510 | Ocelové profily válcované za tepla |
Rozměrová přesnost ovlivňuje montáž, dobu svařování a konstrukční výkon. YS STEEL dodržuje toleranční limity definované normami ASTM A6/A6M, EN 10034, EN 10210-2 a GB/T 706. Hlavní parametry tolerance jsou uvedeny níže.
Ocelové profily lze dodat v následujících povrchových podmínkách:
Tyto profily slouží široké škále konstrukčních a architektonických účelů. YS STEEL dodal sekce pro projekty v následujících sektorech:
Při přípravě požadavku na materiál by měli inženýři zahrnout následující parametry:
YS STEEL dodává profily z konstrukční oceli se spolehlivými dodacími lhůtami a plnou sledovatelností. Každá zásilka obsahuje identifikaci tepelného čísla, osvědčení o zkoušce mlýna a zprávy o rozměrové kontrole. Společnost může poskytnout nařezané sekce, vrtané nebo zkosené konce a vlastní balení pro kontejnerový vývoz. Díky vícestandardním zásobám pokrývajícím specifikace ASTM, EN, JIS a GB pomáhá YS STEEL klientům konsolidovat nákup a snížit riziko dodavatelského řetězce.
Otázka: Jaký je rozdíl mezi H-paprskem a I-paprskem?
A:H-nosníky mají širší příruby a silnější stojinu ve srovnání s I-nosníky stejné výšky. Povrchy přírub H-nosníků jsou téměř rovnoběžné, což usnadňuje šroubové spoje. Nosníky I mají zkosené příruby a jsou účinnější pro ohýbání v jednom směru, ale mají nižší odolnost proti bočnímu kroucení. H-nosníky se běžně používají jako sloupy a kombinované axiálně ohýbané prvky, zatímco I-nosníky se často volí pro jednoduše podepřené nosníky a jeřábové nosníky. YS STEEL dodává oba typy s podrobnými tabulkami vlastností řezů pro srovnání.
Otázka: Jaká ocel by měla být použita pro seismicky odolné konstrukce?
A:Pro seismické aplikace inženýři obvykle vybírají třídy se specifikovanou mezí kluzu mezi 345 MPa a 450 MPa, jako je ASTM A992, A572 Gr.50, S355J2 nebo Q355B. Tyto třídy nabízejí vyvážený poměr kluzu k pevnosti v tahu a dobrou tažnost. A992 je speciálně navržen pro širokopřírubové profily používané ve stavebních rámech a má maximální poměr kluzu k tahu 0,85. Pro svarové momentové spoje v seizmických zónách lze také specifikovat vlastnosti houževnatosti a průchozí tloušťky. YS STEEL může dodat profily s Charpyho rázovým testem při -20°C nebo -40°C, je-li to požadováno.
Otázka: Může YS STEEL poskytnout vlastní řezání, vrtání a přípravu zakončení?
A:Ano. YS STEEL nabízí zpracování s přidanou hodnotou, včetně řezání na délku, pokosového řezání, vrtání, vrubování, kopání a přípravy svaru. Zařízení na zpracování mohou zpracovávat H-nosníky do výšky 1000 mm a duté profily do průměru 610 mm. Pro konkrétní projekty lze také zajistit vlastní přípravu koncové desky a zakřivení. Výrobní výkresy a zprávy o toleranci jsou poskytovány před odesláním.
Otázka: Jaká dokumentace je dodávána s profily z konstrukční oceli?
A:Každá zakázka od YS STEEL obsahuje zkušební certifikát mlýna, který zaznamenává tepelné číslo, chemické složení, výsledky mechanických zkoušek a shodu se standardy. Další dokumenty, jako jsou certifikáty EN 10204 3.1 nebo 3.2, zprávy o rozměrových kontrolách a kontrolní zprávy třetích stran jsou k dispozici na vyžádání. Pro exportní objednávky jsou balicí listy, konosamenty a osvědčení o původu připraveny podle požadavků cílové země.
Otázka: Jaká je cena profilů z konstrukční oceli a co ovlivňuje jednotkovou cenu?
A:Jednotková cena je obvykle založena na teoretické hmotnosti na metr vynásobené základní cenou pro konkrétní třídu. Mezi faktory, které ovlivňují cenu, patří vybraná jakost oceli, typ profilu, velikost průřezu, množství, délková tolerance, povrchová úprava a dodací podmínky. Tržní ceny ocelových předvalků a šrotu rovněž ovlivňují konečnou nabídku. YS STEEL poskytuje transparentní nabídky s rozpisem nákladů na materiál, zpracování a dopravu. U objednávek v kontejnerech pomáhá optimální seskupování a plánování svazků snížit náklady na dopravu.
