Ocelové lano je jednou z nejkritičtějších nosných součástí používaných ve zdvihacích, lanových, důlních, námořních, stavebních a průmyslových aplikacích. NaYS STEEL, vyrábíme ocelová lana pod přísnou kontrolou kvality, aby splňovala normy ASTM, EN, ISO a GB/T. Naše výrobky pokrývají průměry od 1,5 mm do 160 mm, pevnosti v tahu do 2160 MPa a povrchové úpravy včetně lesklé, pozinkované a nerezové oceli. Ať už potřebujete kompaktní konstrukci 6x19 pro obecné zvedání nebo vysoce flexibilní lano 6x36 pro operace s jeřábem a navijákem, YS STEEL poskytuje konzistentní výkon, dlouhou životnost a plnou sledovatelnost. Každá šarže je před odesláním testována na mez pevnosti, odolnost proti únavě a rozměrovou přesnost.
Následující technické parametry definují naši standardní řadu ocelových lan. Vlastní konstrukce jsou k dispozici pro OEM a speciální projekty.
Níže uvedené tabulky ukazují typické hodnoty pro standardní lana YS STEEL. Skutečné hodnoty se mohou mírně lišit v závislosti na typu jádra, mazání a konkrétní výrobní šarži. Vždy se řiďte certifikátem mlýna dodaným s každou zásilkou.
| Průměr (mm) | Přibl. Hmotnost (kg/100 m) | Minimální mez pevnosti (kN) | Minimální mez pevnosti (kgf) |
|---|---|---|---|
| 6 | 13.0 | 21.0 | 2 140 |
| 8 | 23.1 | 37.4 | 3,810 |
| 10 | 36.1 | 58.5 | 5,960 |
| 12 | 52.0 | 84.2 | 8,580 |
| 14 | 70.8 | 114.6 | 11 680 |
| 16 | 92.5 | 149.7 | 15 260 |
| 18 | 117.0 | 189.4 | 19,310 |
| 20 | 144.5 | 233.6 | 23 810 |
| 22 | 175.0 | 282.4 | 28,780 |
| 24 | 208.0 | 336.0 | 34 250 |
| 26 | 244.0 | 394.0 | 40 160 |
| 28 | 282.0 | 456.0 | 46,480 |
| 32 | 369.0 | 596.0 | 60 750 |
| Průměr (mm) | Přibl. Hmotnost (kg/100 m) | Minimální mez pevnosti (kN) | Minimální mez pevnosti (kgf) |
|---|---|---|---|
| 14 | 69.5 | 126.0 | 12 840 |
| 16 | 90.8 | 164.6 | 16,780 |
| 18 | 115.0 | 208.4 | 21,240 |
| 20 | 142.0 | 257.2 | 26,220 |
| 22 | 172.0 | 311.2 | 31,720 |
| 24 | 205.0 | 370.6 | 37,780 |
| 26 | 240.0 | 435.0 | 44,340 |
| 28 | 278.0 | 504.0 | 51,370 |
| 32 | 363.0 | 658.0 | 67 070 |
| 36 | 459.0 | 833.0 | 84,910 |
| 40 | 567.0 | 1 028,0 | 104 800 |
| 44 | 686.0 | 1 244,0 | 126 800 |
YS STEEL dodává také lana v pevnostních třídách 1570 MPa, 1770 MPa, 2160 MPa a hutněné pramencové konstrukce. Vyšší třídy pevnosti v tahu nabízejí větší mez pevnosti při stejném průměru, ale mohou snížit životnost při ohybu. Náš technický tým vám může pomoci vybrat optimální vyvážení pro vaši aplikaci.
Ocelová drátěná lana se používají všude tam, kde je třeba zvedat, tahat, zajišťovat nebo podpírat těžká břemena. Konkrétní konstrukce a průměr závisí na velikosti zatížení, počtu kladek, velikosti bubnu, rychlosti a vlivu prostředí. Ve společnosti YS STEEL poskytujeme služby v sektorech včetně:
Výběr správného ocelového lana vyžaduje pečlivé zhodnocení několika faktorů. Použití nesprávné konstrukce může vést k předčasnému selhání, zvýšeným prostojům a vážným bezpečnostním rizikům. YS STEEL doporučuje následující proces výběru:
Konstrukce 6x19 má 6 pramenů, každý vyrobený z 19 drátů, což dává méně, ale větších vnějších drátů. To poskytuje dobrou odolnost proti oděru a rozdrcení, ale střední pružnost. Je nejlepší pro obecné zvedání, navijáky a aplikace, kde lano prochází přes méně kladek nebo při nižších rychlostech. Konstrukce 6x36 využívá 6 pramenů s 36 menšími dráty v každém. Díky menším drátům je lano pružnější a lépe odolává únavě v ohybu při běhu přes více kladek nebo bubny o malém průměru. Tenčí vnější dráty jsou však náchylnější k povrchovému opotřebení a korozi. Pokud vaše aplikace zahrnuje časté ohýbání, vysoké rychlosti linky nebo mnoho kladek, je obvykle lepší volbou 6x36. YS STEEL skladuje obě konstrukce v různých průměrech a povrchových úpravách.
Minimální zatížení při přetržení, nazývané také pevnost při přetržení, je síla potřebná k přetržení nového lana při přímém tahovém testu. Chcete-li vybrat lano, nejprve spočítejte maximální pracovní zatížení, na které vaše aplikace působí. Poté toto zatížení vynásobte požadovaným bezpečnostním faktorem. Například, pokud je vaše maximální zatížení 2 000 kg a bezpečnostní faktor 5:1, musí mít lano minimální mez pevnosti alespoň 10 000 kg. Porovnejte tuto hodnotu s tabulkou výrobce pro konkrétní konstrukci a stupeň pevnosti v tahu. YS STEEL poskytuje tabulky únosnosti pro všechna standardní lana. Vždy používejte spíše minimální mez pevnosti uvedené v certifikátu frézy než vypočítanou přibližnou hodnotu. Pokud se lano bude používat při ohýbání přes kladky, měli byste také zkontrolovat úhel vozového parku a poměr D/d, abyste předešli předčasnému únavovému selhání.
Jádro podporuje prameny a pomáhá udržovat tvar průřezu lana při ohýbání a při zatížení. Vláknité jádro je lehčí, pružnější a poskytuje lepší absorpci nárazů, ale má nižší odolnost proti drcení a může se deformovat pod vysokým tlakem nebo vícevrstvým navíjením. Nezávislé ocelové lano nebo IWRC je menší ocelové lano používané jako jádro. Zvyšuje mez pevnosti asi o 7 % až 10 % ve srovnání s vláknovým jádrem o stejném průměru, zlepšuje rozměrovou stabilitu a odolává drcení při navíjení ve více vrstvách na buben. IWRC se doporučuje pro zvedání těžkých břemen, jeřábové kladkostroje, lana rypadel a jakékoli aplikace s vysokým tlakem ložisek. Vláknité jádro je vhodné pro statická vedení, lehké kladkostroje a aplikace, kde jde o hmotnost. YS STEEL může dodat oba typy jader pro většinu konstrukcí.

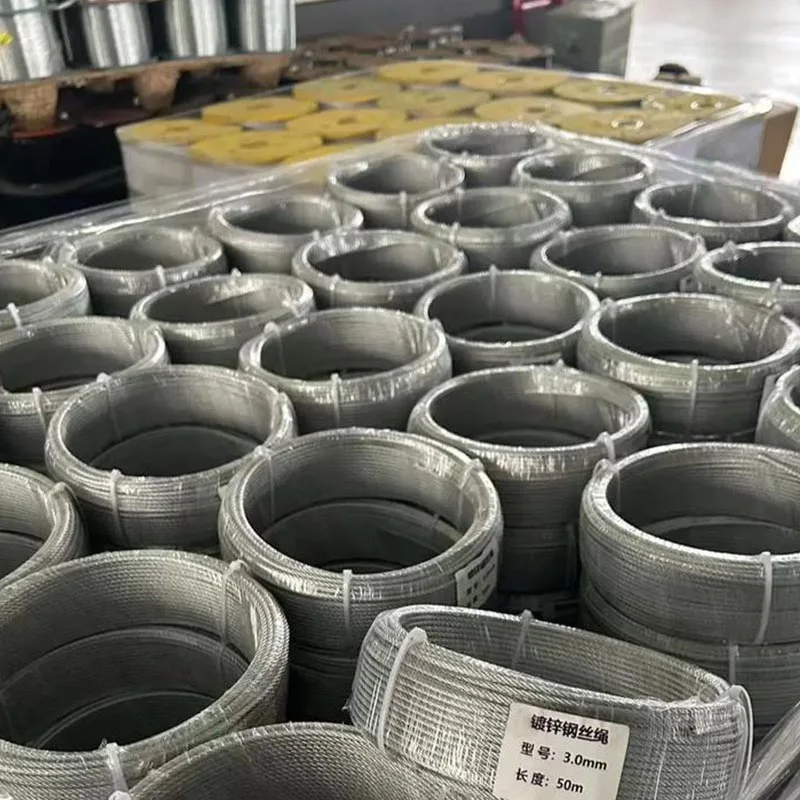

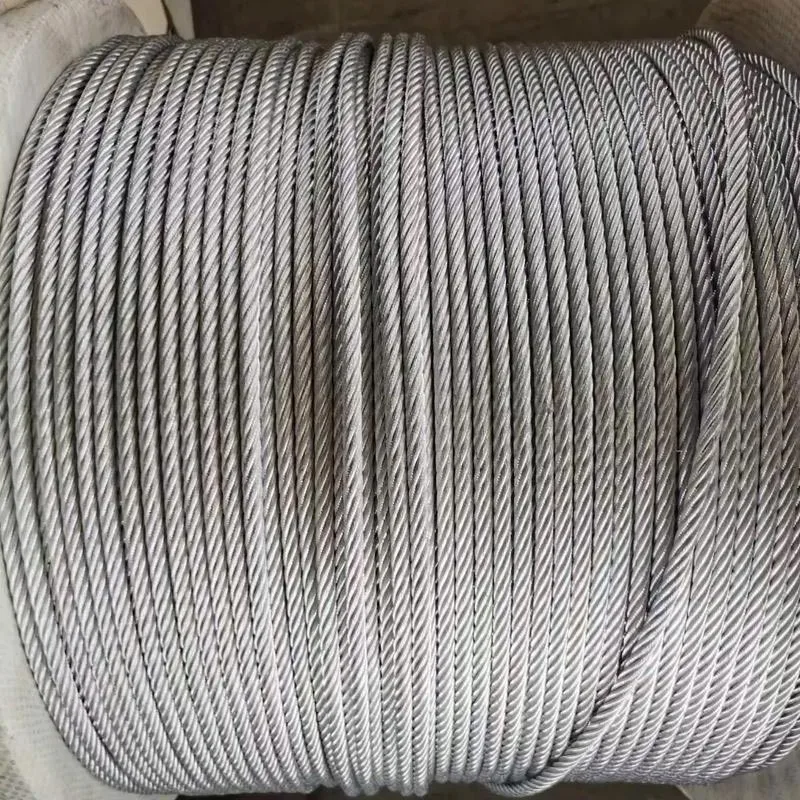

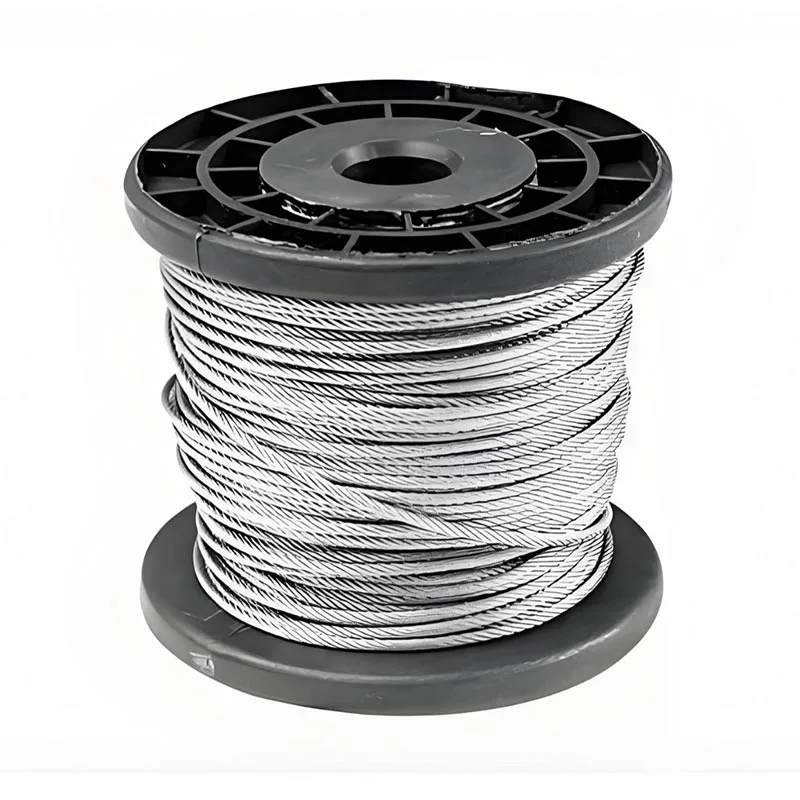

Volba závisí na provozním prostředí a požadované odolnosti proti korozi. Pozinkovaná ocelová drátěná lana mají zinkový povlak, který chrání ocel před rzí ve venkovním, vlhkém nebo mírně korozivním prostředí. Je ekonomičtější než nerezová ocel a nabízí vysokou pevnost. Žárové zinkování poskytuje silnější vrstvu zinku než galvanické zinkování. Lana z nerezové oceli, obvykle třídy 304 nebo 316, nabízí vynikající odolnost proti korozi a používá se v námořních, chemických, potravinářských a pobřežních aplikacích. Nerezová ocel má nižší pevnost než lano z vysoce uhlíkové oceli stejného průměru, takže možná budete potřebovat větší průměr, abyste dosáhli stejného zatížení při přetržení. YS STEEL dodává lesklé, galvanizované a nerezové doplňky pro pokrytí celé řady prostředí. Pro ponoření do slané vody se doporučuje lano z nerezové oceli 316 nebo silně pozinkované.
