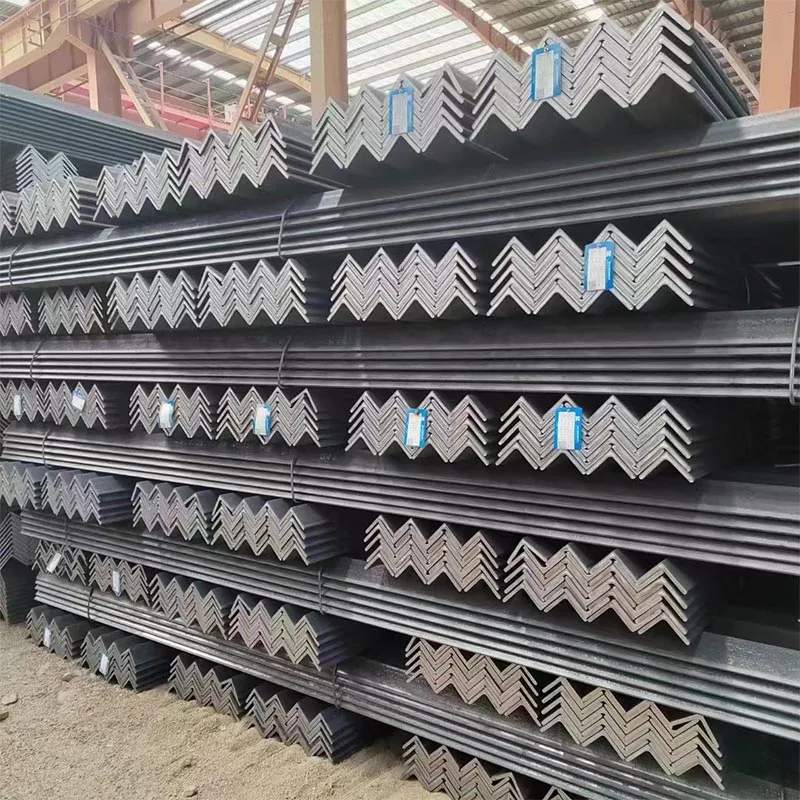

YS STEELvyrábí ocelové úhelníky s přesnou kontrolou rozměrů a jednotnými mechanickými vlastnostmi. Výrobek je tvářen válcováním za tepla nebo tvářením za studena z uhlíkové konstrukční oceli, nízkolegované oceli nebo vysokopevnostní oceli. Stejnoúhlé tyče mají nohy stejné délky, zatímco tyče s nestejným úhlem mají jednu nohu delší než druhou. Oba typy jsou k dispozici ve standardních délkách 6 metrů, 9 metrů a 12 metrů s možností vlastního řezání na vyžádání.
Každá šarže vyrobená společností YS STEEL prochází přísnou kontrolou rozměrů, chemického složení, pevnosti v tahu, meze kluzu, prodloužení a ohybu. Výsledkem je spolehlivý konstrukční prvek vhodný pro nosné aplikace, svařované spoje a přesnou výrobu.
YS STEEL vyrábí ocelové úhelníky podle mezinárodních standardů, aby byla zajištěna globální kompatibilita. Mezi běžné normy patří GB/T 706-2016, JIS G3192, ASTM A36/A36M, ASTM A572/A572M, EN 10056-1, EN 10025 a AS/NZS 3679.1. Níže uvedená tabulka uvádí nejčastěji dodávané třídy materiálů a jejich odpovídající normy.
| Stupeň materiálu | Norma | Typická mez kluzu (MPa) | Typická pevnost v tahu (MPa) | Vhodnost aplikace |
|---|---|---|---|---|
| Q235B | GB/T 700, GB/T 706 | 235 | 370-500 | Obecné konstrukce, konzoly, rámy |
| Q355B | GB/T 1591, GB/T 706 | 355 | 470-630 | Těžké konstrukce, mosty, věže |
| SS400 | JIS G3101, JIS G3192 | 245 | 400-510 | Základny strojů, ocelové rámy |
| ASTM A36 | ASTM A36/A36M | 250 | 400-550 | Konstrukce, svařování, generální výroba |
| S235JR | EN 10025-2, EN 10056-1 | 235 | 360-510 | Evropské strukturální projekty |
| S355J2 | EN 10025-2, EN 10056-1 | 355 | 470-630 | Vysoce pevné konstrukční aplikace |
| A572 Gr.50 | ASTM A572/A572M | 345 | 450 | Mosty, těžké konstrukce |
Rozměrová řada ocelových úhelníků od YS STEEL pokrývá stejné i nestejné profily nohou. Standardní tloušťky se pohybují od 3 mm do 24 mm. Nejběžněji používané velikosti stejných úhlů jsou uvedeny níže.
| Velikost (noha × noha × tloušťka) mm | Hmotnost na metr (kg/m) | Plocha řezu (cm²) | Standardní délka |
|---|---|---|---|
| 20 × 20 × 3 | 0.889 | 1.132 | 6 m / 9 m |
| 25 × 25 × 3 | 1.124 | 1.432 | 6 m / 9 m |
| 30 × 30 × 3 | 1.373 | 1.749 | 6 m / 9 m |
| 40 × 40 × 4 | 2.422 | 3.086 | 6 m / 9 m / 12 m |
| 50 × 50 × 5 | 3.770 | 4.803 | 6 m / 9 m / 12 m |
| 63 × 63 × 6 | 5.721 | 7.288 | 6 m / 9 m / 12 m |
| 75 × 75 × 6 | 6.850 | 8.727 | 6 m / 9 m / 12 m |
| 80 × 80 × 8 | 9.658 | 12.303 | 6 m / 9 m / 12 m |
| 90 × 90 × 8 | 10.946 | 13.944 | 6 m / 9 m / 12 m |
| 100 × 100 × 10 | 15.104 | 19.242 | 6 m / 9 m / 12 m |
| 125 × 125 × 10 | 19.133 | 24.373 | 6 m / 9 m / 12 m |
| 150 × 150 × 12 | 27.279 | 34.751 | 6 m / 9 m / 12 m |
| 200 × 200 × 16 | 48.680 | 62.013 | 6 m / 9 m / 12 m |
| 200 × 200 × 20 | 60.056 | 76.505 | 6 m / 9 m / 12 m |
| 200 × 200 × 24 | 71.168 | 90.661 | 6 m / 9 m / 12 m |
Nestejnoúhlé tyče nabízejí jiný poměr nohou pro specializované rozložení zátěže. Mezi oblíbené velikosti patří 75 × 50 × 6 mm, 100 × 75 × 8 mm, 125 × 75 × 10 mm a 150 × 100 × 12 mm. YS STEEL může také vyrábět nestandardní velikosti podle výkresů zákazníka, s tolerančními rozsahy kontrolovanými podle EN 10056-2 nebo ekvivalentních norem.
Konstrukční vlastnosti závisí na chemickém složení a praxi tepelného zpracování. YS STEEL ověřuje každé tepelné číslo pomocí spektrometrové analýzy a mechanického testování. Následující tabulka ukazuje typické mechanické vlastnosti běžných jakostí po válcování za tepla.
| Stupeň | Mez kluzu (MPa, min) | Pevnost v tahu (MPa) | Prodloužení (%, min) | Test ohybu |
|---|---|---|---|---|
| Q235B | 235 | 370-500 | 26 | Žádné praskliny při 180° |
| Q355B | 355 | 470-630 | 22 | Žádné praskliny při 180° |
| SS400 | 245 | 400-510 | 21 | Žádné praskliny při 180° |
| ASTM A36 | 250 | 400-550 | 20 | Žádné praskliny při 180° |
| S235JR | 235 | 360-510 | 26 | Žádné praskliny při 180° |
| S355J2 | 355 | 470-630 | 22 | Žádné praskliny při 180° |
U svařovaných konstrukcí zlepšují svařitelnost nízký obsah uhlíku a kontrolovaná hladina manganu. YS STEEL může dodat normalizované nebo řízené válcované ocelové úhelníky s hodnotami rázové zkoušky až -20 °C pro S355J2 a podobné jakosti. S každou zásilkou jsou dodávány certifikáty o zkoušce mlýna, které dokumentují tepelnou analýzu, mechanické výsledky a údaje o rozměrové kontrole.
YS STEEL nabízí několik povrchových úprav pro zlepšení odolnosti proti korozi a estetického vzhledu. Volba povrchové úpravy závisí na provozním prostředí a požadavcích projektu.
Ocelový úhelník je všestranný konstrukční prvek používaný v mnoha průmyslových odvětvích. Pro svůj jednoduchý tvar a vysokou nosnost se často volí jak pro primární rámování, tak pro sekundární vyztužení. Mezi běžné oblasti použití patří:
YS STEEL svazuje ocelové úhelníky podle velikosti a objednaného množství. Každý svazek je zajištěn ocelovými popruhy a označen odolnými štítky, které ukazují jakost, velikost, tepelné číslo a datum výroby. U exportních objednávek jsou balíky nakládány do 20stopých nebo 40stopých kontejnerů, přičemž maximální hmotnost balíku je kontrolována tak, aby vyhovovala mezinárodním přepravním předpisům. Pro galvanizované nebo lakované výrobky jsou k dispozici vodotěsné obaly a ochrana hran, aby se zabránilo poškození povrchu během přepravy.
Standardní výrobní doba je 15 až 25 dní pro běžné velikosti, zatímco zakázkové velikosti a speciální povrchové úpravy mohou vyžadovat 25 až 35 dní. YS STEEL spolupracuje s hlavními námořními dopravci a speditéry, aby poskytovali dodací podmínky CFR, CIF, FOB a DAP na základě preferencí zákazníka.
Stejné ocelové úhelníky mají dvě nohy stejné délky, které tvoří 90stupňový průřez se symetrickým rozložením zatížení. Běžně se používají pro obecnou konstrukční podporu, vyztužení a rámování. Nestejné ocelové úhelníky mají jednu nohu delší než druhou, což poskytuje větší pevnost podél jedné osy a zároveň šetří hmotnost a náklady na materiál. Inženýři často volí nestejné úhly, když jedna noha musí nést větší zatížení, jako jsou překlady, podpěry polic nebo spojovací desky.
Výběr správné velikosti závisí na axiálním zatížení, ohybovém momentu, typu připojení a délce rozpětí. Nejprve byste měli vypočítat požadovaný modul průřezu a moment setrvačnosti na základě konstrukčního předpisu platného pro vaši oblast. Poté tyto hodnoty porovnejte s vlastnostmi dostupných velikostí. Pro obecné rámy a lehké vyztužení jsou běžné velikosti jako 40 × 40 × 4 mm nebo 50 × 50 × 5 mm. U těžších konstrukcí jsou často vyžadovány velikosti nad 75 × 75 × 6 mm. Pokud si nejste jisti výpočtem zatížení, poraďte se s kvalifikovaným statikem nebo zašlete své zatížení do YS STEEL pro odborné doporučení materiálu.
YS STEEL dodává ocelové úhelníky ve standardních délkách 6 metrů, 9 metrů a 12 metrů. Tyto délky jsou vhodné pro většinu přepravních a výrobních požadavků. Na přání lze vyrobit zakázkové délky od 1 metru do 15 metrů. Při objednávání zohledněte řeznou toleranci, která je normálně ±25 mm pro profily válcované za tepla. Pro vysoce přesnou výrobu může YS STEEL poskytnout koncové řezání na přesné délky s tolerancí ±2 mm.
Ano, každá zásilka od společnosti YS STEEL obsahuje osvědčení o zkoušce frézy, které dokumentuje chemické složení, mez kluzu, pevnost v tahu, prodloužení a výsledky kontroly rozměrů. Certifikát je návazný na původní tepelné číslo a výrobní šarži. Pokud váš projekt vyžaduje kontrolu třetí stranou, YS STEEL může před odesláním zajistit kontrolu společností SGS, BV, TUV nebo jinými uznávanými agenturami.
Pro venkovní nebo korozivní prostředí je žárové zinkování nejvíce doporučovanou povrchovou úpravou ocelových úhelníků. Zinkový povlak poskytuje obětovanou ochranu, což znamená, že zinek nejprve koroduje a chrání podkladovou ocel. Životnost žárově pozinkovaných ocelových úhelníků může v mírných atmosférických podmínkách přesáhnout 30 let. Pro námořní nebo vysoce průmyslová prostředí nabízí nejlepší ochranu duplexní systém sestávající z žárového zinkování a epoxidového vrchního nátěru. YS STEEL může zajistit zinkování podle ASTM A123 nebo EN ISO 1461 s tloušťkou povlaku mezi 70 a 100 mikrony v závislosti na tloušťce materiálu.
